双组份聚氨酯防水涂料

双组分(fēn)聚氨酯防水涂料属于双组分(fēn)化學(xué)反应固化型防水材料，其中(zhōng)甲组分(fēn)是由聚醚和异氰酸酯缩聚得到的异氰酸酯封端的预聚體(tǐ)，乙组分(fēn)是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液體(tǐ)。使用(yòng)时将甲、乙两组分(fēn)按比例混合均匀，涂刷在防水基层表面上，经常温交联固化,形成橡胶状弹性涂膜，从而起到防水作(zuò)用(yòng)

产(chǎn)品特点：

双组分(fēn)聚氨酯防水涂料固化后形成无接缝，完整的弹性防水层，提高了建筑工(gōng)程的防水抗渗能(néng)力，这是卷材防水无法达到的，尤其是涂膜具(jù)有(yǒu)较高的强度和延伸性，对基层开裂或伸缩的适应性强。

●和基层粘接牢固，涂膜防水材料和混凝土、木(mù)材、金属、陶瓷、石棉瓦等有(yǒu)较强的粘接力，也可(kě)作(zuò)粘合剂使用(yòng)。

●施工(gōng)简便，聚氨酯涂膜是一种冷施工(gōng)的防水涂料，施工(gōng)时仅需将甲、乙两组份按比例混匀，刷涂在防水基层上即可(kě)。

●维修容易，只须对损坏部位局部修补，仍可(kě)达到原有(yǒu)的防水效果，省时、省力、费用(yòng)低。

●环保型产(chǎn)品，产(chǎn)品气味小(xiǎo)，减轻了对人和环境影响和损害，是一种理(lǐ)想的焦油聚氨酯替代产(chǎn)品。

施工(gōng)工(gōng)艺：

基层要求坚固、平整、无杂物(wù)，阴、阳角要做成圆弧形，阴角直径大于50mm，阳角直径大于10mm ;配料与用(yòng)量:根据施工(gōng)用(yòng)量，将甲乙组份按比例混合，搅拌均匀使用(yòng)。参考用(yòng)量為(wèi):1mm厚涂膜用(yòng)量约為(wèi)1.3-1.5kg / m2。

大面积防水施工(gōng):将混合涂料用(yòng)橡胶或塑料刮板均匀涂布，要求厚度一致，一般為(wèi)1.5mm- 2.0mm，宜分(fēn)3-4遍涂刷，后次涂刷应在前次涂刷固化成膜后，且呈垂直方向进行涂刷，一—般為(wèi)单独成膜,地下工(gōng)程地板应增铺一层胎體(tǐ)增强材料。

涂膜厚度:地下工(gōng)程為(wèi)1.2-2.0mm，一般应為(wèi)1.5mm，厕浴间不应小(xiǎo)于1.5mm，暴露屋面工(gōng)程采用(yòng)多(duō)道防水时，每道厚度不小(xiǎo)于1.2mm，在防水等级為(wèi)IⅢ屋面一道设防时，防水厚度不小(xiǎo)于2mm，在涂层间加铺胎體(tǐ)增强材料时，胎體(tǐ)下面的涂层厚度不小(xiǎo)于1.0mm，上面涂层不小(xiǎo)于0.5mm。

饰面层施工(gōng):在刷实一遍涂料未固化前在表面稀撒干净砂粒。保护层:涂膜防水层表面应按设计要求进行隔离保护。

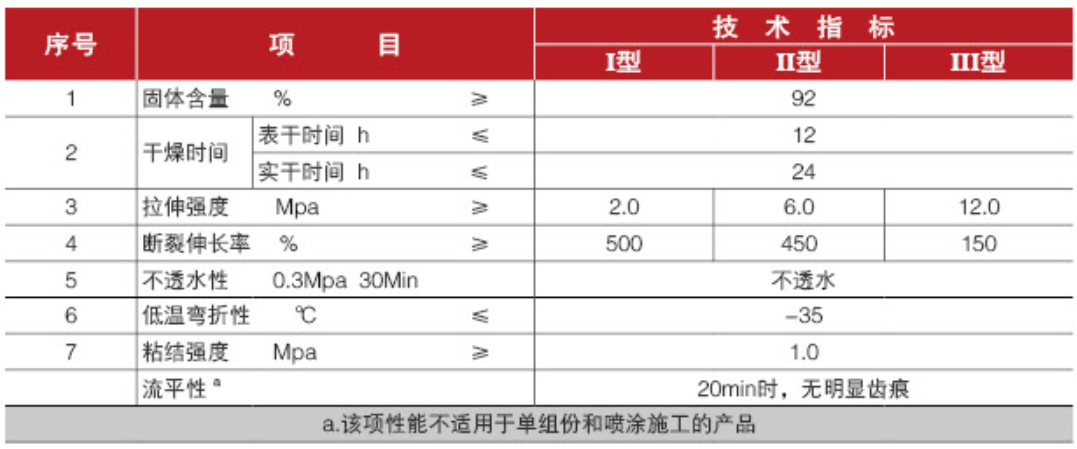

技(jì )术指标：
