热塑性聚烯经(TPO ) 防水卷材

本产(chǎn)品适用(yòng)于建筑外露或非外露屋面防水层，及易变形的建筑地下防水，尤其适用(yòng)于轻型钢结构屋面和大型混凝土结构屋面的防水，是大型工(gōng)业厂房及公(gōng)用(yòng)建筑等屋面的选防水材料。

H-均质(zhì)型卷材主要作(zuò)為(wèi)泛水材料使用(yòng)。

L-背衬型卷材适用(yòng)于基层满粘或空铺压顶的屋面防水系统。P-增强型卷材适用(yòng)于机械固定或空铺压顶的屋面防水系统。

●TPO卷材是采用(yòng)先进聚合技(jì )术将乙丙橡胶和聚丙烯结合在一起的，兼有(yǒu)乙丙橡胶优异的耐候性和耐久性与聚丙烯的可(kě)焊接性。

●特殊的配方技(jì )术，无需加任何易使材料变脆的增塑剂，既可(kě)具(jù)有(yǒu)高柔韧性，并不会产(chǎn)生一般聚烯怪材料因增塑剂迁移而变脆的现象，保持長(cháng)期的防水功能(néng)。

·夹有(yǒu)一层聚酯纤维织物(wù)，提供卷材高拉伸性能(néng)、耐疲劳性能(néng)，耐穿刺性能(néng)，适合于机械固定屋面系统。

●优异的耐高低温性能(néng)，在-40℃下仍保持柔韧性，在较高温度下保持机械强度。

●耐化學(xué)性，耐酸、碱、盐、动物(wù)油、植物(wù)油、润滑油腐蚀，耐藻类、霉菌等微生物(wù)生長(cháng)。

●耐热老化，尺寸稳定性好。

●以白色為(wèi)主的浅色，表面光滑，高反射率，具(jù)有(yǒu)节能(néng)效果且耐污染。

成分(fēn)中(zhōng)不含氯化聚合物(wù)或氯气，焊接和使用(yòng)过程无氯气释放，对环境和人體(tǐ)健康无害。

●搭接采用(yòng)热焊接,可(kě)形成高强度的密封层。

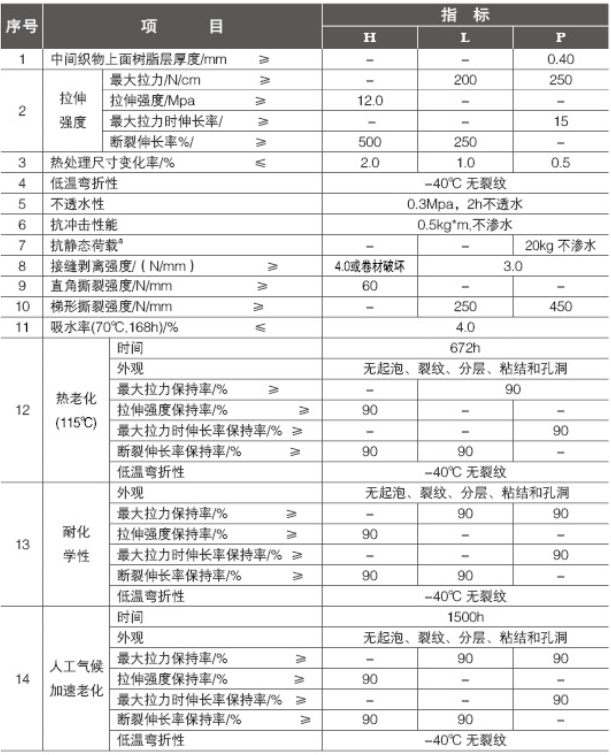

技(jì )术性能(néng)指标
使用(yòng)标准GB27789-2011

· TPO卷材热焊接系统

TPO卷材搭接缝采用(yòng)热空气的粘合搭接,通过热焊接使相邻卷材搭接形成高于卷材强度的粘结层，形成卷材整體(tǐ)的连续密封防水层。热焊接适合于各种卷材与基层的固定方式。

● TPO卷材机械固定屋面系统

TPO卷材屋面系统一般采用(yòng)机械固定。即TPO卷材空铺于基层(或已被固定的保温板）,在相邻的下层卷材搭接區(qū),用(yòng)机械紧固螺钉和固定垫片与基层固定,上层卷材与下层卷材的搭接采用(yòng)热空气焊熔接,使卷材连接成一个整體(tǐ)密封的防水层。根据工(gōng)程需要接缝外边缘用(yòng)密封膏封严。

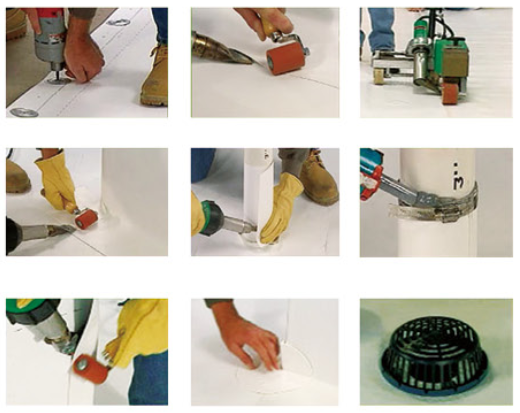

●机械固定层面系统施工(gōng)要点

·基层:铺设TPO卷材的基层应坚实、平整、干净、干燥。变形缝部位先按设计做密封处理(lǐ),并增贴TPO卷材做附加层。

·TPO卷材预铺:把卷材按预先确定好的位置进行铺设,应平整顺直,不得扭曲、相邻卷材相互交叠。·搭接區(qū)下层卷材的机械固定。

·搭接區(qū)热焊接，相邻卷材打劫去宽度一般150mm(長(cháng)边），上层卷材遮盖住下层卷材机械紧固件,焊接搭接边前后先对焊接區(qū)进行清洁处理(lǐ),随后用(yòng)手动焊枪（或自动焊机)均匀施焊。

·典型细部的附加防水:

三面阴阳角,管边根等典型细部,采用(yòng)非增强TPO注水底材做附加防水层，与主體(tǐ)防水层采用(yòng)热空气焊熔接。垂直立面TPO卷材收头，采用(yòng)金属压条的机械固定，宜在固定前先在基层上嵌止水密封材料,最后再用(yòng)密封膏密封。

TPO卷材粘结系统

基层与卷材的底面满涂基层胶粘结剂（根据实际也可(kě)点涂，条涂或空铺)，相邻卷材相互交叠,采用(yòng)热空气焊熔接进行搭接处理(lǐ)，边缘用(yòng)密封膏封闭。

粘结法适用(yòng)于水泥混凝土基层的各类建筑,施工(gōng)工(gōng)艺及关键工(gōng)序操作(zuò),同于采用(yòng)胶粘剂粘结的各类高分(fēn)子防水卷材。

接缝搭接条件

·自动热空气焊接机:一般為(wèi)焊机压力500~550N左右，温度為(wèi)500~550℃，焊接速度1.5-2m/min。具(jù)體(tǐ)焊接条件依工(gōng)程实际调整。

·手工(gōng)焊接:焊枪温度控制在250~450℃之间，焊接速度0.2~0.5 m/min，焊接时用(yòng)于手动压辑，边焊熔边压实。
